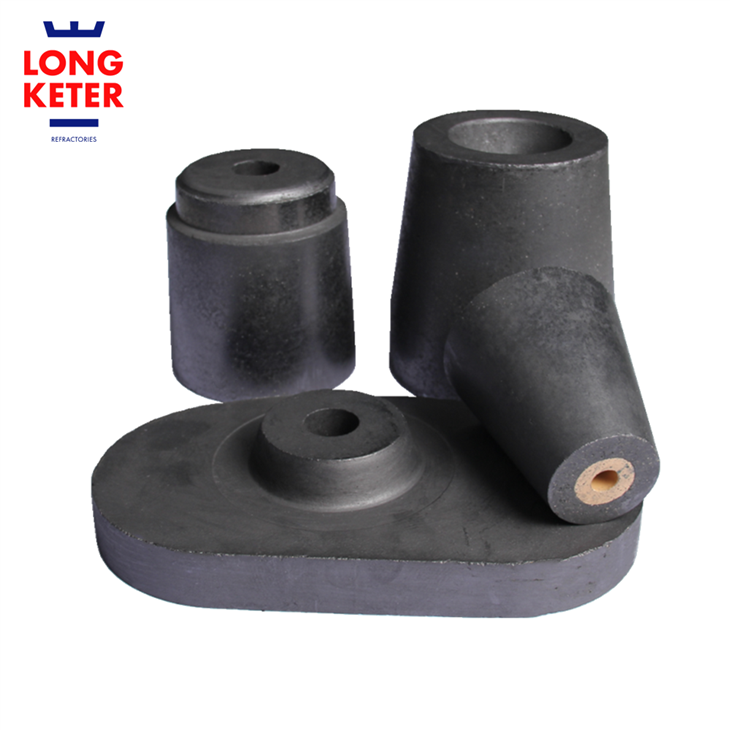

Ugello scorrevole

L'ugello scorrevole è un dispositivo di controllo dell'acciaio fuso durante il processo di colata della macchina per colata continua. Può regolare con precisione il flusso d'acqua dalla siviera alla paniera di colata continua per bilanciare l'afflusso e il deflusso dell'acciaio fuso, rendendo così più facile il controllo dell'operazione di colata continua. Durante la fusione Parte indispensabile. L'ugello scorrevole è generalmente composto da un dispositivo di trascinamento, una parte meccanica e una parte in materiale refrattario (ovvero piastre di scorrimento superiore ed inferiore, ed un ugello).

Con lo sviluppo di tecnologie e processi di colata continua e raffinazione secondaria rapidi ed efficienti, il sistema con ugelli scorrevoli (SN) è diventato sempre più importante nel moderno processo di fusione dell'acciaio ed è diventato una parte indispensabile della fusione. È un dispositivo di controllo dell'acciaio fuso durante il processo di colata della macchina per colata continua. Può regolare con precisione il flusso d'acqua dalla siviera alla paniera di colata continua per bilanciare l'afflusso e il deflusso dell'acciaio fuso, rendendo così più facile il controllo dell'operazione di colata continua. Il sistema con ugelli scorrevoli si è sviluppato rapidamente grazie alla sua buona controllabilità e alla sua capacità di migliorare l'efficienza produttiva della produzione dell'acciaio. Al giorno d'oggi, il sistema di ugelli scorrevoli è comunemente usato in siviere e paniere in patria e all'estero.

Per ottenere una lunga durata e condizioni operative stabili, la piastra scorrevole, in quanto materiale refrattario e componente meccanico del sistema di ugelli scorrevoli, deve avere prestazioni eccellenti. Attualmente, al fine di rendere le prestazioni del sistema di ugelli scorrevoli più stabili e affidabili, sono stati effettuati numerosi miglioramenti e studi sulla forma e sul metodo di fissaggio dello skateboard. Lo scopo principale è quello di sopprimere la generazione e l'espansione di crepe sulla superficie di lavoro durante l'utilizzo dello skateboard.

La piastra scorrevole (in breve SP) è uno dei componenti principali del sistema di ugelli scorrevoli. In base al numero di blocchi scorrevoli che compongono il sistema di ugelli scorrevoli, può essere suddiviso in tipo a due-strato e tipo a tre-strato. Lo scivolo per mestolo è generalmente del tipo a due-strati. La slitta superiore è fissa durante il funzionamento, mentre la slitta inferiore viene utilizzata per intercettare e strozzare il flusso. La piastra scorrevole per la paniera è generalmente del tipo a tre-strati. Durante il funzionamento, la piastra scorrevole superiore è fissata all'ugello superiore e la piastra scorrevole inferiore è fissata all'ugello inferiore. La piastra scorrevole centrale viene utilizzata per intercettare e strozzare il flusso.

Tassonomia

(1) L'ugello scorrevole può essere diviso in skateboard a due-strati e skateboard a tre-strati in base al numero di skateboard. Lo skateboard a due-strati significa che lo skateboard superiore non si muove e lo skateboard inferiore scivola seguendo il meccanismo. Lo skateboard a due-strati viene utilizzato principalmente sul meccanismo del mestolo. La piastra scorrevole a tre-strati fa sì che le piastre scorrevoli superiore e inferiore non si muovano e la piastra scorrevole centrale scorre con il meccanismo per controllare e regolare il flusso dell'acciaio fuso; la piastra scorrevole a tre-strati viene utilizzata principalmente sul meccanismo della paniera. La caratteristica dello skateboard a tre-strati è che la piastra scorrevole al centro non utilizza argilla refrattaria, ma è fissata con pannelli a strisce di metallo, che svolgono un buon ruolo nel controllo delle crepe. Allo stesso tempo, il parallelismo dello skateboard deve essere rigorosamente controllato. Nelle prime fasi del versamento, per evitare che l'acciaio fuso si condensi nel canale di acciaio dell'ugello scorrevole, viene installata un'asta di bloccaggio per impedire all'acciaio fuso di fluire nel canale dell'ugello, mantenere l'acciaio fuso formando il livello liquido necessario nella paniera e prevenire rigorosamente la condensazione dell'acciaio fuso o delle inclusioni non metalliche quando si sostituisce l'ugello immerso. Blocca il canale.

(2) Esistono due tipi di ugelli scorrevoli in base alle modalità di movimento: tipo lineare e tipo rotativo. Allo stato attuale, la maggior parte delle acciaierie in patria e all'estero utilizza meccanismi lineari e i meccanismi rotanti sono usati raramente.

(3) Oltre a classificare gli skateboard in base alla struttura e al metodo di movimento, possono anche essere classificati in base al materiale, al metodo di cottura e al metodo di stampaggio. Secondo il processo del materiale, è suddiviso in skateboard in alluminio e zirconio in carbonio, skateboard in zirconio, skateboard in alluminio e carbonio, skateboard in magnesio, skateboard con rivestimento in metallo e skateboard ad alto contenuto di alluminio; secondo il metodo di cottura, è diviso in skateboard cotto ad alta temperatura, skateboard cotto a temperatura media e skateboard non cotto. . Secondo il metodo di stampaggio, è diviso in skateboard interamente- in materiale e skateboard in materiale composito. Attualmente, le acciaierie in Cina utilizzano skateboard di tutti i-materiali per siviere superiori a 150 t, siviere con colate continue multiple o requisiti speciali del processo di produzione dell'acciaio. Ci sono molte acciaierie che utilizzano skateboard compositi per siviere inferiori a 150 t. La maggior parte delle acciaierie all'estero utilizza skateboard di tutti i-materiali.

Skateboard alto in alluminio. Dopo lo stampaggio, vengono impregnati con asfalto e poi leggermente cotti per ottenere una maggiore resistenza e una struttura densa e uniforme. Il fosfato viene aggiunto agli ingredienti per abbassare la temperatura di cottura, stabilizzando le dimensioni del vetrino e riducendo gli scarti e la macinazione.

Skateboard in zirconio. Buona resistenza all'erosione chimica e buona resistenza all'erosione meccanica. Tuttavia, la zirconia è costosa e viene solitamente trasformata in anelli o intarsi intarsiati.

Skateboard in alluminio e carbonio. Lo skateboard in alluminio e carbonio è un prodotto sviluppato alla fine degli anni '70. Utilizza allumina sinterizzata e mullite sintetica come materie prime principali e aggiunge componenti di carbonio e antiossidanti (come alluminio metallico, silicio metallico, SiC, B4C, Mg) alla parte della matrice . -B, ecc.), aggiunge pece di carbone o resina fenolica come legante per mescolare e formare; bruciare in un'atmosfera riducente per formare un materiale refrattario-legato al carbonio. Lo skateboard realizzato con questo materiale ha una buona resistenza alla corrosione grazie alla sua struttura densa, ai pori fini e ad una certa quantità di carbonio residuo, che è difficile da impregnare con acciaio liquido e scorie. Tuttavia, lo svantaggio è che la resistenza allo shock termico è ridotta a causa della struttura densa. , non può essere utilizzato continuamente per molte volte. Inoltre, durante l'uso, il carbonio si ossida facilmente, determinando una struttura allentata e una ridotta resistenza alla corrosione.

Gli skateboard in alluminio e carbonio sono sviluppati sulla base degli skateboard in alluminio e carbonio cotti. Questo tipo di materiale per skateboard utilizza materie prime della serie Al2O3 -SiO2 -ZrO2 a basso tasso di espansione per realizzare materiali refrattari con baddeleyite, mullite, corindone, ecc. come fasi cristalline principali e caratterizzati da legami di carbonio. La mullite di zirconio viene introdotta come aggregato e l'ossido di zirconio nella mullite di zirconio viene utilizzato per subire una trasformazione cristallina a circa 1000 gradi, accompagnata da restringimento del volume e crepe microscopiche nei grani, che migliorano notevolmente la durabilità del materiale. Prestazioni allo shock termico. 2r02 ha un'eccellente resistenza alla corrosione e la sua resistenza alla corrosione è significativamente superiore a quella degli skateboard in alluminio e carbonio. È diventato il mainstream degli skateboard utilizzati oggi dalle grandi aziende siderurgiche.

Materie prime carboniose di alluminio (zirconio). Corindone, corindone di zirconio, mullite di zirconio, grafite, zirconia, legante di resina, polvere di metallo Al, lega di Mg-Al, ecc.
